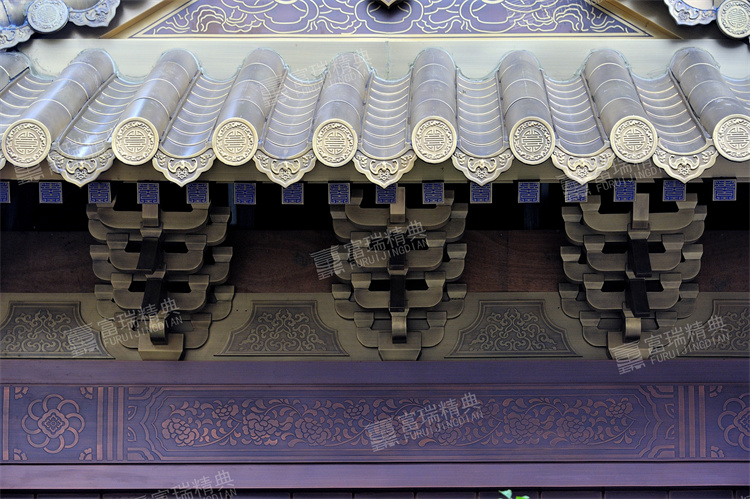

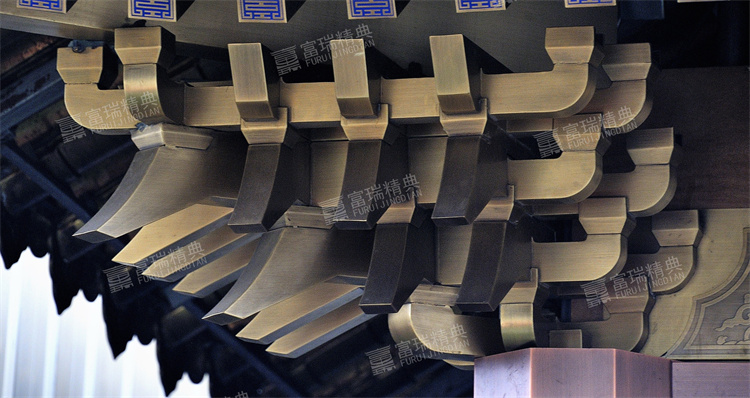

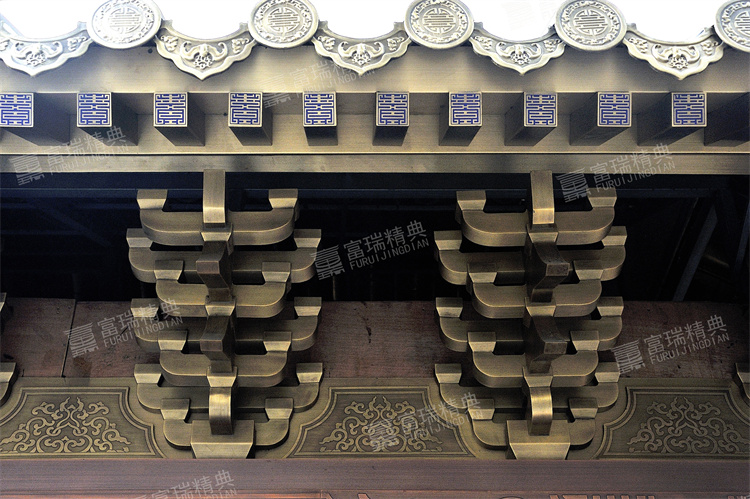

斗拱是古建筑中富有民族特色的一种构建,它广泛传播于日本、朝鲜、越南和东南亚各国,对亚洲地区建筑发展有着深远影响。在我国古代建筑中的、阁楼、亭廊、牌楼建筑上,是不可缺少的装饰构建。
一、斗拱的主要构件有拱、翘、昂、升和斗:
拱:略似弓形,位置与建筑物表面平行;
翘:形式与拱相同,方向与拱垂直;
昂:翘向外的一端特别加长,斜向下垂;
升:在拱和翘(昂)的相交处,在拱的两端,位于上下两层的拱间的斗形立方块;
斗:在翘(昂)的两端,位于上下两层翘(昂)之间的斗形方块。
那铜斗拱是如何安装的呢?工程主体结构均为钢筋混凝土框架结构,铜斗拱组合构件需要与混凝土梁板进行连接:
(1)工艺流程:铜构件组装→成品运输→按吊装布置图就位→确定斗拱固定点→斗拱打孔→在混凝土结构螺栓连接或Φ14吊杆固定→安装→校验
(2)正式安装时,将组装在一起的铜斗拱成攒地运抵安装现场,摆在对应位置,各间的平身斗栱,柱头斗栱、转角斗拱运齐,即可安装。安装时要按试拼验收合格时的组装顺序重新组装,不得调换各构件的位置。
(3)由于铜斗拱构件与混凝土结构部分无法采用传统工艺进行榫卯连接。因此,根据斗拱的位置及与主体混凝土结构的位置关系,在混凝土结构上采用螺栓固定木构件的方法;也可根据设计要求确定铜斗拱构件固定点和数量,在混凝土结构施工时在相应位置预埋Φ14吊杆,后浇筑混凝土,吊杆锚入混凝土15d;铜构件部位进行打孔使用螺栓连接,椽飞的连接固定也采取上述措施。
(4)铜斗拱安装,先依据标高安装每一层大斗,然后再按照山面压檐面的构件组合规律逐层安装。每层都要挂线,保证各攒、各层构件平齐。
(5)铜斗拱安装,要保证翘、昂、斗等出入平齐,高低一致,各层构件结合严实合缝。
(6)安装各层拱件时,均要挂线安装,并对构件的上下竖直度、各层水平度进行监测控制。
(7)椽飞的安装须在端部拉通线,尺量控制檐椽,飞椽椽头平齐。用尺量控制椽档均匀,拉通线控制平直度,翼角的冲出起翘一致,曲线优美。
